Токарный станок с ЧПУ с наклонной станиной серии HT-500Y

Токарный станок с ЧПУ с наклонной станиной серии HT-500Y

Токарный станок с ЧПУ с наклонной станиной серии HT-500Y

Почему мы?

Репутация надёжного поставщика.
Гибкая система оплаты.
Положительные отзывы клиентов.
Комфортные условия лизнинга.
Широкая партнёрская сеть.
Собственная компания в Китае.
Большой опыт.
Сильная команда.

От 6 800 000 ₽

Артикул: 1810

Характеристики

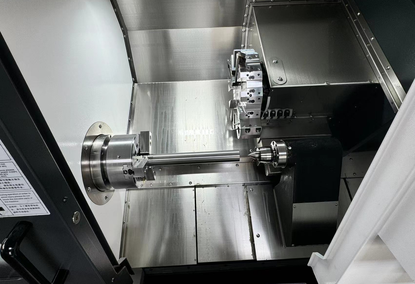

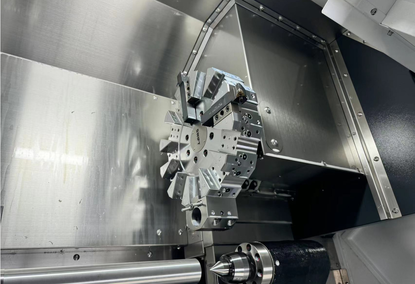

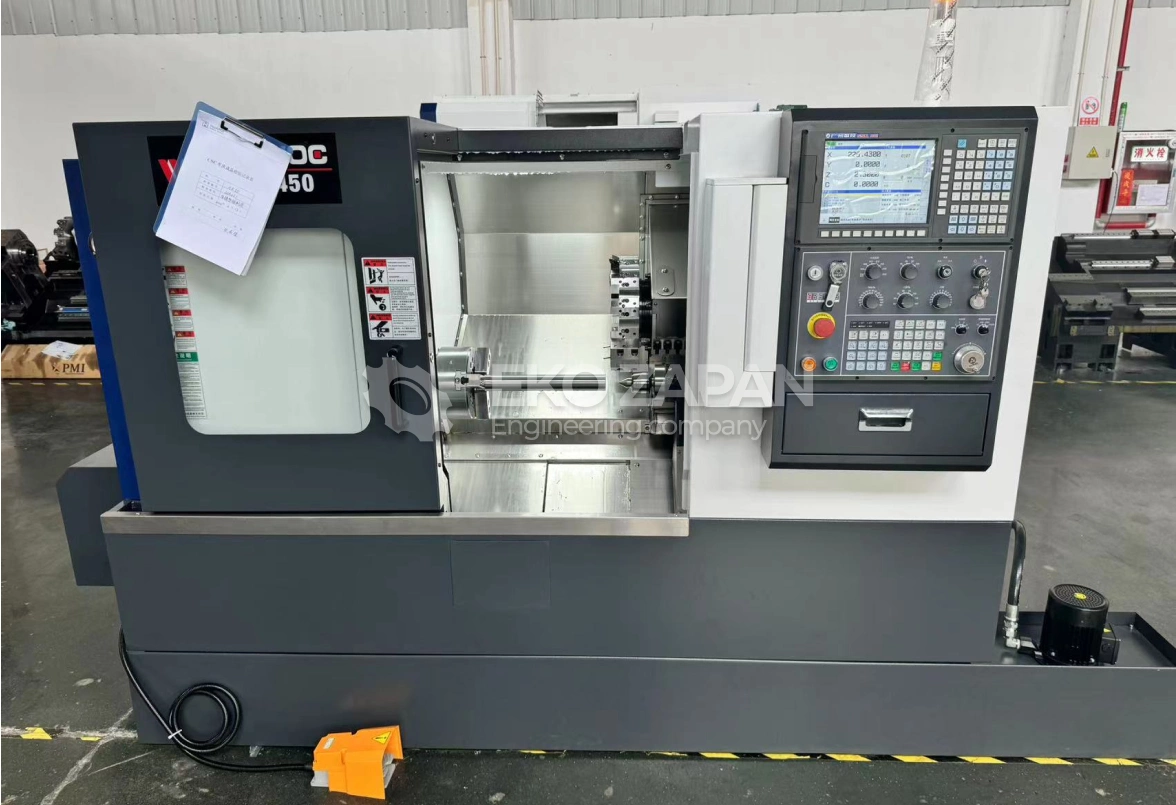

Токарный станок с ЧПУ серии HT-500 - это полнофункциональный токарный станок с ЧПУ, производимый нашей компанией. Станина станка изготовлена из цельнолитого металла, направляющая станины наклонена под углом 30°, что обеспечивает низкий центр тяжести и высокую жесткость, а седло станины и задняя бабка имеют линейные направляющие с малым коэффициентом трения и хорошими динамическими характеристиками. В системе управления используется система GSK988TA (или другая зарубежная высококачественная система) и сервопривод переменного тока, который прост в эксплуатации и надежен. Двигатель шпинделя оснащен мощным, высокомоментным и высокоскоростным главным двигателем. Различные токарные и фрезерные процессы могут быть выполнены на дисковых деталях в пределах φ330 мм.

Ключевые технологии

Для станины, седла станины, винта, опоры и других деталей, связанных с точностью, тщательно оптимизирована структура и точность обработки, увеличены элементы управления сборкой, так что точность и надежность станка значительно улучшились, повторяемая точность позиционирования увеличилась на 30%, отдельные показатели производительности достигли стандарта прецизионных станков.

Станок обеспечивает непрерывную и эффективную автоматическую смазку, автоматическое удаление стружки и принудительное охлаждение направляющей и шарико-винтовой пары, что может обеспечить бесперебойную работу станка в течение длительного периода времени. Максимальная скорость вращения шпинделя 4500 об/мин, скорость быстрого перемещения 30 м/мин, время смены инструмента на смежных станциях 0,25 с. Оптимальное сочетание показателей и надежная работа станка позволяют повысить эффективность обработки более чем на 10 процентов.

Машина полностью герметична, чтобы избежать утечки железной стружки и охлаждающей жидкости, а различные предельные защиты механизма, вместе с самодиагностикой и предупреждениями системы, могут гарантировать, что машина может работать непрерывно без остановки, что особенно подходит для круглосуточно работающих производственных линий.

Параметры и характеристики

пункт	Ед.изм	HT-500Y-15T
диапазон работы	Максимальный диаметр вращения	mm	Φ500
	Максимальный диаметр резки (диск/шпиндель)	mm	Φ180/Φ180
	Максимальная длина резки	mm	390
	Максимальная пропускная способность бара	mm	52(по выбору65)
ведущий вал	Тип головки привода шпинделя		A2-6
	Размер зажимного патрона		8 полый
	Скорость вращения шпинделя	r/min	4500
	Высота от центра шпинделя до пола	mm	1010
	Диаметр переднего подшипника шпинделя	mm	φ150(по выбору65отверстиеφ170)
	Диаметр сквозного отверстия шпинделя	mm	Φ65/Φ75
	Мощность шпинделя	kw	11/15
	Крутящий момент шпинделя	Nm	105
Приводы подачи	Быстрая скорость перемещения	m/min	X ось 25 Z ось 25
	Скорость подачи режущего инструмента	mm/min	X ось 0～9000 Z ось 0～12000
	Максимальный ход оси X/Z	mm	X ось 150 Z ось 410
	Мощность двигателя оси X/Z	kw	2.5
	Момент мощности двигателя оси X/Z	Nm	12
	Мощность двигателя оси Y	kw	2
	Крутящий момент двигателя оси Y	Nm	9.6
	Максимальная скорость перемещения/скорость траверсы по оси Y	mm	±45 / 10m/min
Требования к качеству станков	Точность определения местоположения	mm	（X）0.005 （Z）0.007
	Точность повторного определения местоположения	mm	（X）0.003 （Z）0.004
	Разница в обратном направлении		（X）0.007 （Z）0.007
	Округлость		0.004
	Цилиндричность		0.012
	Плоскостность обработки		0.0135
	Согласно GB/T16462.4-2007 «Условия проверки токарных станков и токарных центров с ЧПУ Часть 4 Точность позиционирования линейной и поворотной осей и проверка точности повторного позиционирования».
Револьверная головка с сервоприводом	Количество револьверных позиции		12 позиции BMT55	15 позиции BMT45(364 режущий диск)
	Метод смены инструмента		сервопривод
	Время смены инструмента (ближний/дальний)	s	0.25/1.5（Включает позиционную блокировку）
	Размер хвостовика наружного отверстия	mm	25×25	20×20
	Размер хвостовика внутреннего отверстия	mm		Φ32
Револьверная головка	Технические характеристики силовой головки		BMT55-ER32	/BMT45-ER25
	Мощность двигателя силовой головки	KW	4.7
	Крутящий момент двигателя силовой головки	Nm	15
	Максимальная скорость вращения силовой головки	rpm	4500
Задняя бабка	максимальный ход	mm	325
	Пункт	Ед.изм	HT-500Y-15T
		Упорная втулка хвостовой бабки	N	940～2700
	Конус оправки		MT. NO.4
Направляющие винты	Направляющая для оси X/Z		Роликовые направляющие	X ось SRG30
	Z ось SRG35
	задняя бабка SRG35
	Форма винта по оси X/Z		Шариковые винты	X ось φ32X10
	Z ось φ32X10
	Станки проектируются и производятся в соответствии с международными стандартами ISO, а компоненты станков и различные единицы измерения - в соответствии с международными стандартами (SI).
система смазки	Смазочное масло		68 Смазочные материалы для направляющих
система смазки	Объем бака для смазки	L	2
система охлаждения	Объем охлаждающего шкафа	L	150
система охлаждения	Мощность двигателя насоса охлаждения	W	580
гидравлическая система	Объем топливного бака	L	35
	Марка гидравлического масла		46#Антиизносное гидравлическое масло
	Мощность двигателя гидравлического насоса	KW	1.5
	Общее давление	bar	35
стружкоудалитель	Автоматическая форма для транспортировки стружки		Цепная пластина □ Магнитный скребок
	Место установки		 Тип правого ряда  Тип левого ряда □ Тип заднего ряда
	Диапазон напряжения питания		Трехфазный переменный ток 380 В ± 10% 50 Гц
	Общая потребляемая мощность станка	KVA	Максимум 30
		Форма машины (Д×Ш×Г) HT-500	mm	2560 × 1790 × 1630 (450 без транспортера стружки) Увеличенная ширина с задним транспортером стружки 1190; Увеличение длины на 1190 с боковым транспортером стружки.
	Вес станка	kg	Примерно 3200	Примерно 3700
		Форма машины (Д×Ш×Г) HT-500Y	mm	2560 × 1790 × 2050 (без транспортера стружки) Ширина увеличивается на 1190 при установке заднего транспортера стружки; длина увеличивается на 1190 при установке бокового транспортера стружки.

Размер упаковки оборудования

Пункт	размер（Д×Ш×В）mm	Весс нетто kg	Вес брутто kg	Номер контейнера
Деревянная упаковка	3980×2280×2100 (450，вкл. стружкоудалитель)	3700	4200	Первый контейнер

Система управления ЧПУ - стандартная

ЧПУ Гуанчжоу
система ЧПУ	Guangzhou CNC GSK988TA 10.4» Individual Keypad (Customised Panel)
Комплектация	Двигатель гл.оси	Осевые двигатели	Двигатель питания револьверной головки	Скорость переключения
HT-500	ZJY-265A-11AM основная частота 1000rpm， макс частота 7000rpm 11/15kw(105 Nm)	X：130SJTF-MZ120CH Z：130SJTF-M120CH	/	X：25 Z：25	m/min m/min
HT-500Y- 12T/15T	ZJY-265A-11AM основная частота 1000rpm， Макс частота 7000rpm 11/15kw(105 Nm)	X：130SJTF-MZ120CH Y：130SJTF-MZ096CH Z：130SJTF-M120CH	175SJTG-M150EH 4500rpm	X：25 Y：10 Z：25	m/min m/min m/min

Cтандартная конфигурация

П-н	Комплектация	Примечание
1	GSK988TA ЧПУ	Панели на заказ
2	Линейная роликовая направляющая	Тайвань Yintai
3	Ленточный шпиндель A2-6	American Gates Belt
4	Гидравлическая станция	Shanghai Moriyu (Тайвань Omahara)
5	8″ Полый гидравлический патрон	Jaga Complete Set
6	12-позиционная серворевольверная головка	Сталь 80-12-25-340
7	Гидравлическая задняя бабка
8	Цепная плита с правой стороны Транспортер для стружки и тележка
9	Теплообменник электрического шкафа

Выбор таблицы конфигурации

П-н	Комплектация	Примечание
1	A2-6 главный ось	65 сквозное отверстие
2 3	Ось Y револьверной головки (силовая револьверная головка BMT55/BMT45)	12 стандартных позиций, 15 дополнительных позиций
4	Электрический шкаф Кондиционер
5	Водомасляный сепаратор
6	Автоматическая дверь

Основная таблица конфигурации

П-Н	Наименование	Тип модель	Производитель	Кол-во	примечение
1	Системы управления	GSK988TA-10.4	Guangzhou CNC	1	Отечественный
2	Подшипники шпинделя		Koyo P4 уровеь	1	Япония
3	Подшипники осей X/Z		NACHiP4 уровень	1	Япония
4	Гидравлический тормоз шпинделя		SUNTES	1	Япония
5	Ремни шпинделя		Gates	1	США
6	Основные электрические компоненты		Schneider	1	Франция
7	Серворевольверная головка		Jinggangxin	1	Отечественный
8	Патроны и цилиндры		Java	1	Тайвань
9	Винты для осей X/Z		Yintai PMI C3 урв	1	Тайвань
10	Роликовая направляющая для оси X/Z		Yintai PMI P урв	1	Тайвань
11	Комплект насосов для гидромотора		Sanyou	1	Тайвань
12	Внутренний и внешний листовой металл		Yanguang	1	Аньцин
13	Транспортер для стружки		Yanguang	1	Аньцин

Примечание: Под предпосылкой обеспечения качества станков, для того, чтобы обеспечить время доставки, после консультации может быть скорректирована на тот же класс производителей аутсорсинга частей.

Список приложений

П-Н	Наименование	Тип модель	Кол-во	примечание
1	Держатели для расточных инструментов		3	Вкл револьверную установку на башне.
2	Держатель торцевого инструмента		1	Вкл револьверную установку на башне.
3	Пластина для фиксации инструмента		8	Вкл револьверную установку на башне.
4	Мягкие губки		1	Вкл револьверную установку на башне.
5	Ножной переключатель		1	патрон
6	Транспортер для сбора стружки Сборщик стружки		1

Примечание: пункты в этой таблице увеличиваются или уменьшаются в зависимости от конфигурации машины.

Список материалов

П-Н	Наименование	Тип модель	Кол-во	примечание
1	Упаковочный лист		1
2	Руководство по электрооборудованию		1
3	Руководство по системе		1
4	Руководство по эксплуатации турели		1
5	Руководство по эксплуатации патрона		1

4.9 4
